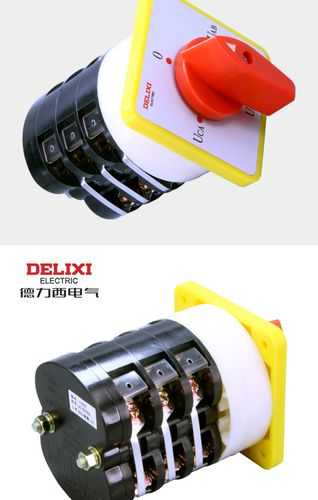

万能转换开关图片（万能转换开关接四触头怎么接线？）

本文目录

1. 转换开关接四触怎么接线？
2. 转换开关的作用和结构原理？
3. 作转换开关用术语是？
4. 转换开关内部结构及原理？
5. 转换开关 设定方法？

转换开关接四触怎么接线？

转换开关接四触可以这样接线：首先需要明确的结论是需要按照开关上的标识进行接线，并且要注意接线的正确性。其原因是如果接线不正确，可能会导致开关无常使用或者电路出现问题。接线方法可以参考开关上的接线图和标识来进行接线。除此之外，还需要注意接线时的性，避免触电等危险事故的发生。因此，在进行连接前，了解相关知识或者请有经验的人进行指导，以免出现不必要的损失。

转换开关的作用和结构原理？

转换开关的作用是用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多路的主令电器。

转换开关由转轴、凸轮、触点座、定位、螺杠和柄等组成。当将柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触接通，另一些触断开。它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20次。

作转换开关用术语是？

转换开关又称组合开关，与刀开关的作不同，它是左右旋转的面作。转换开关具有多触点、多 转换开关位置、积小、性能可靠、作方便、安装灵活等优点，多用于机床电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。

转换开关同样也有单极、双极和三极。 转换开关 LW5-16 YH3/3 字母和数字分别表示的是: LW--转换开关的""的反拼音; 5--设计序号; 16--开关触能承受的额定电流; Y--电压; H--转换的"换"的拼音首字母; 3--三相; 3--三节. LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的转换开关.

转换开关内部结构及原理？

转换开关由电机、接触器、压条、按钮等部件组成。它的原理是：当按下按钮时，电动机经过驱动带动接触器动作，改变接触器的接点位置并将电路的端点连接在一起，从而实现转换功能。

在电路中，当按下按钮时，电机通过驱动器运转，使接触器的接点位置发生变化，将供电后的电路连接，也就是将电路分区，并在不同的电气元件之间转换。

转换开关 设定方法？

转换开关设定的方法是各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

转换开关还可以用于直接控制小容量电动机的起动、调速和换向，转换开关是由多组相同结构的触点组件叠装而成的多路控制电器。它由作、定位装置、触点、接触、转轴、柄等部件组成。

触点是在绝缘基座内，为双断点触桥式结构，动触点设计成自动调整式以保证通断时的同步性，静触点装在触点座内。使用时依靠凸轮和支架进行作，控制触点的闭合和断开。
